SD8003
系列气体报警控制器
产品特点
技术指标

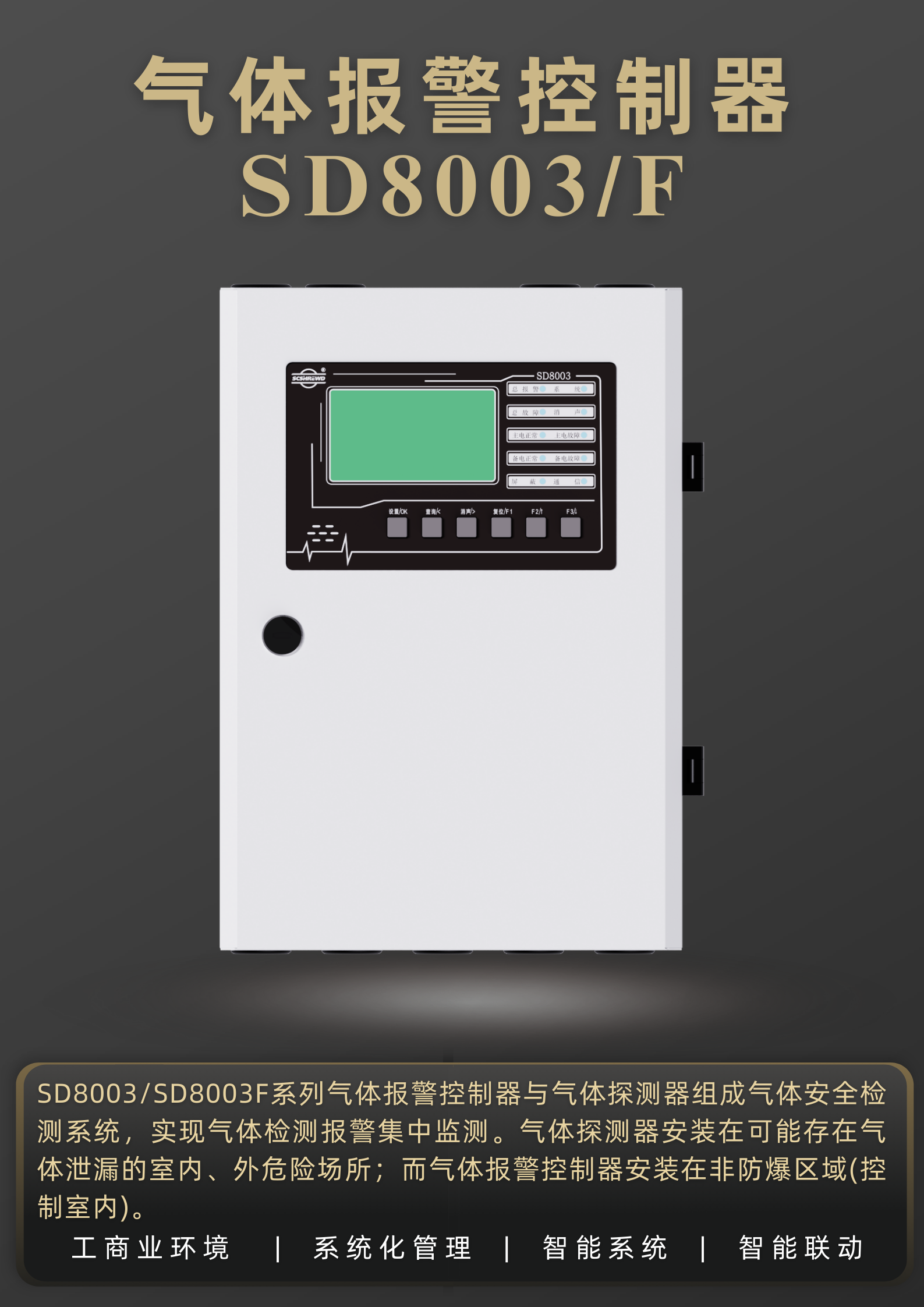

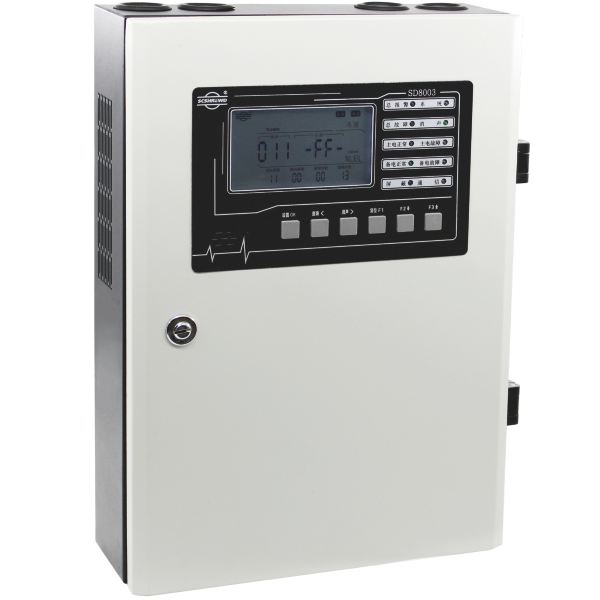

产品名称：SD8003系列气体报警控制器
产品特点

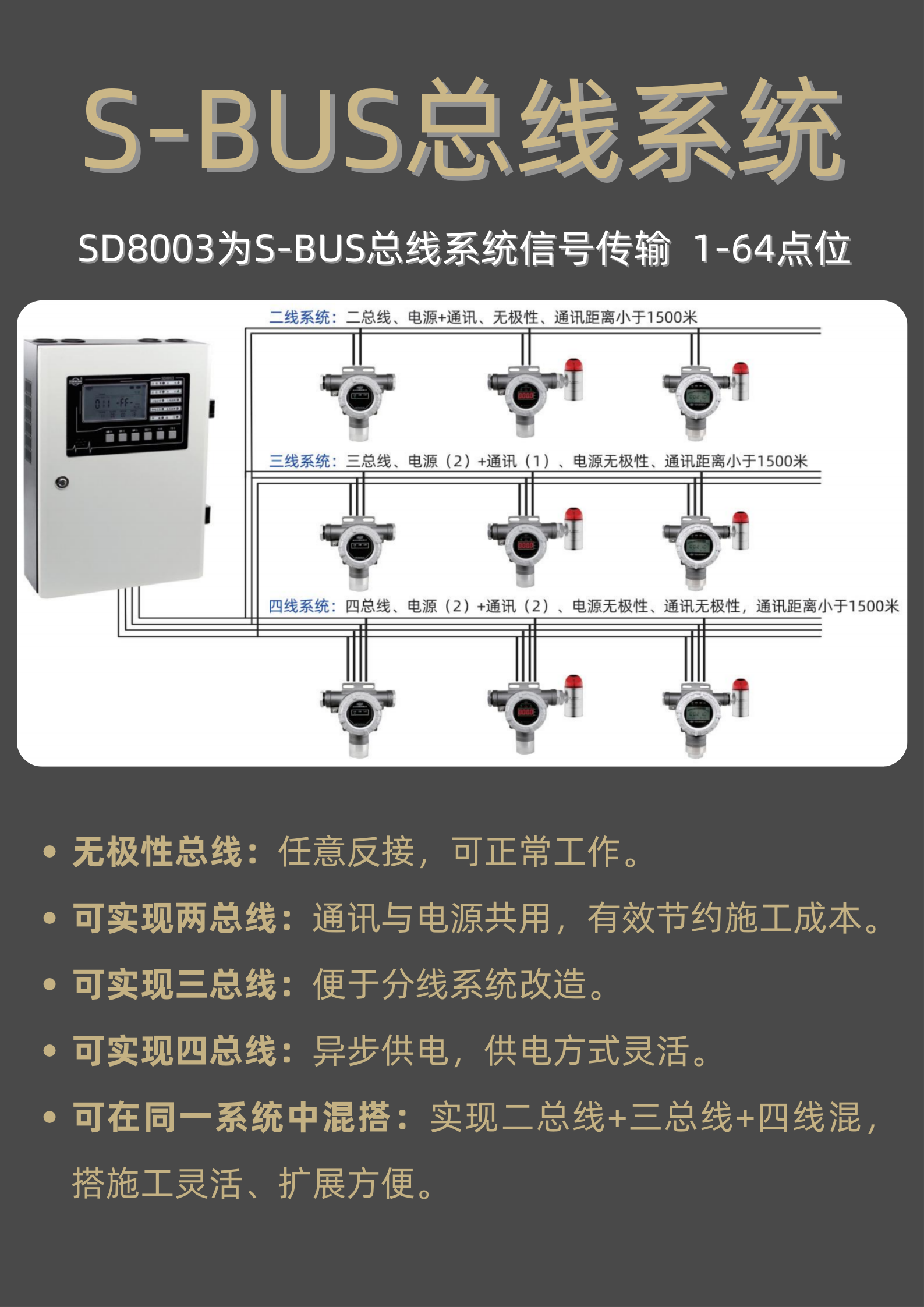

总线制信号传输（+24V、GND、S+、S-）（SD8003）

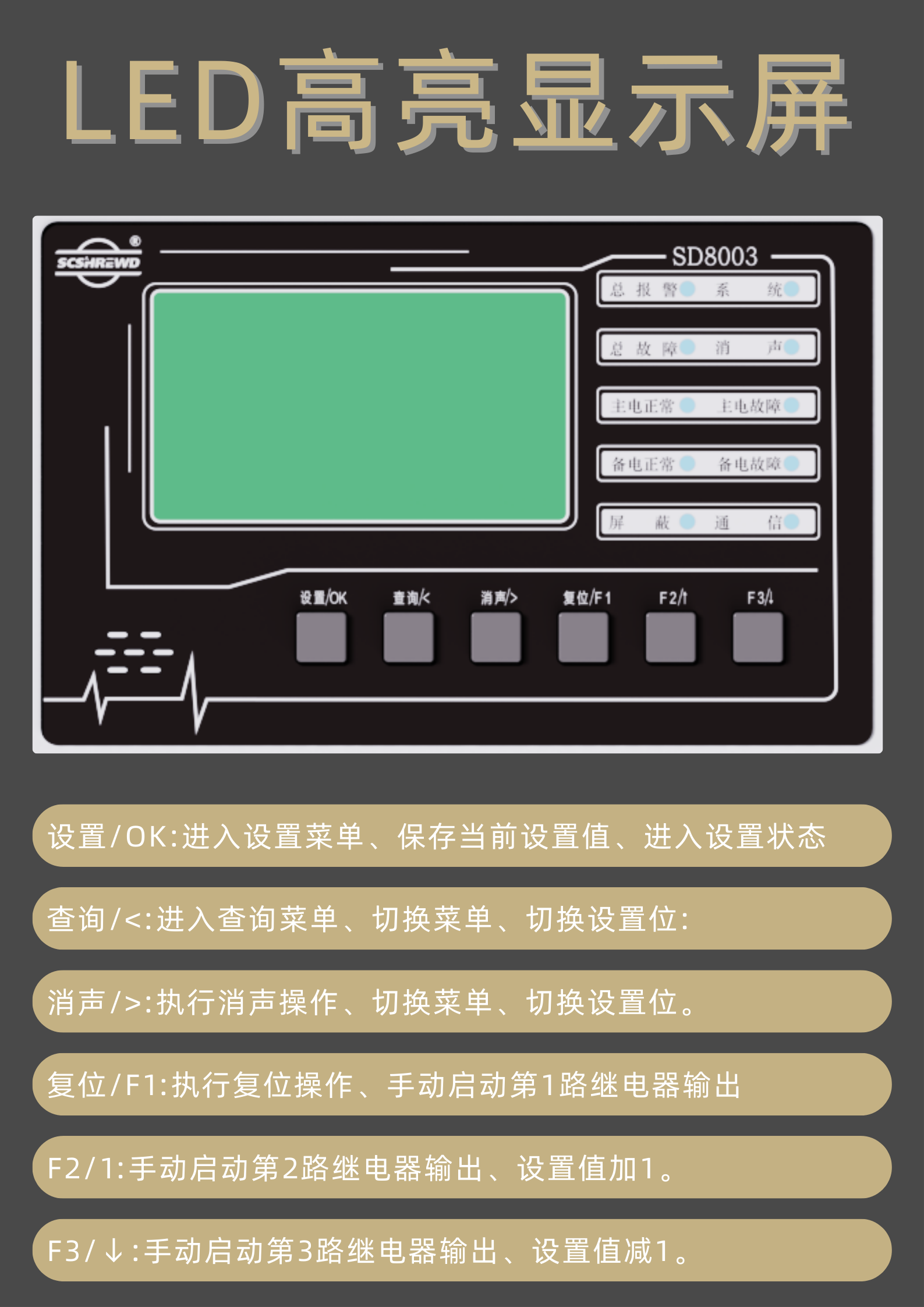

LCD液晶显示
两级报警：低限报警、高限报警

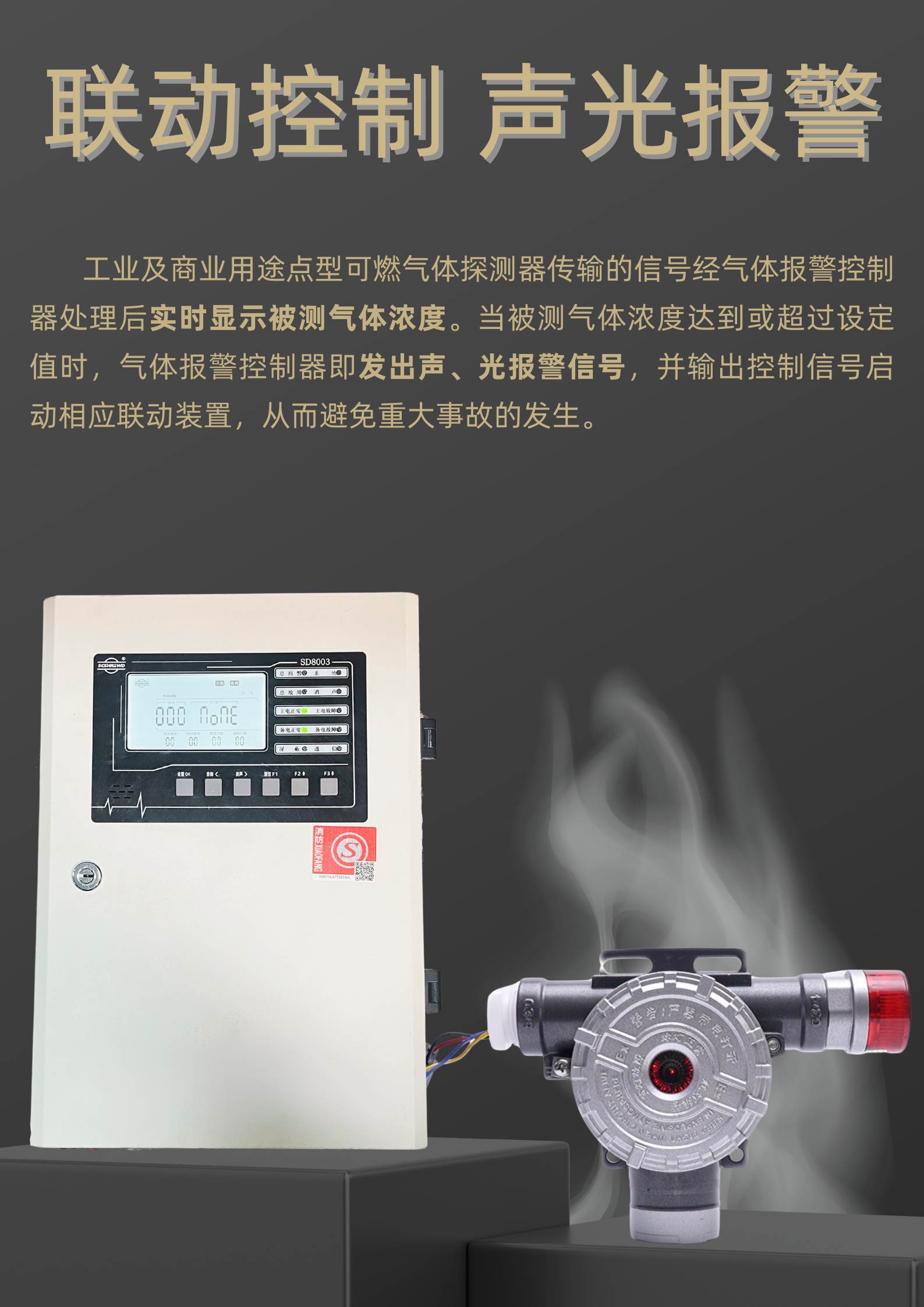

联动输出,可设置联动输出方式,联动逻辑
3路联动输出，可以控制3路外部设备（风机或电磁阀）。
能够分别保存999条报警和999条故障记录
最近999次报警和999次故障记录查询，且信息掉电不丢失。
配RS485总线接口，实现与上位机通讯

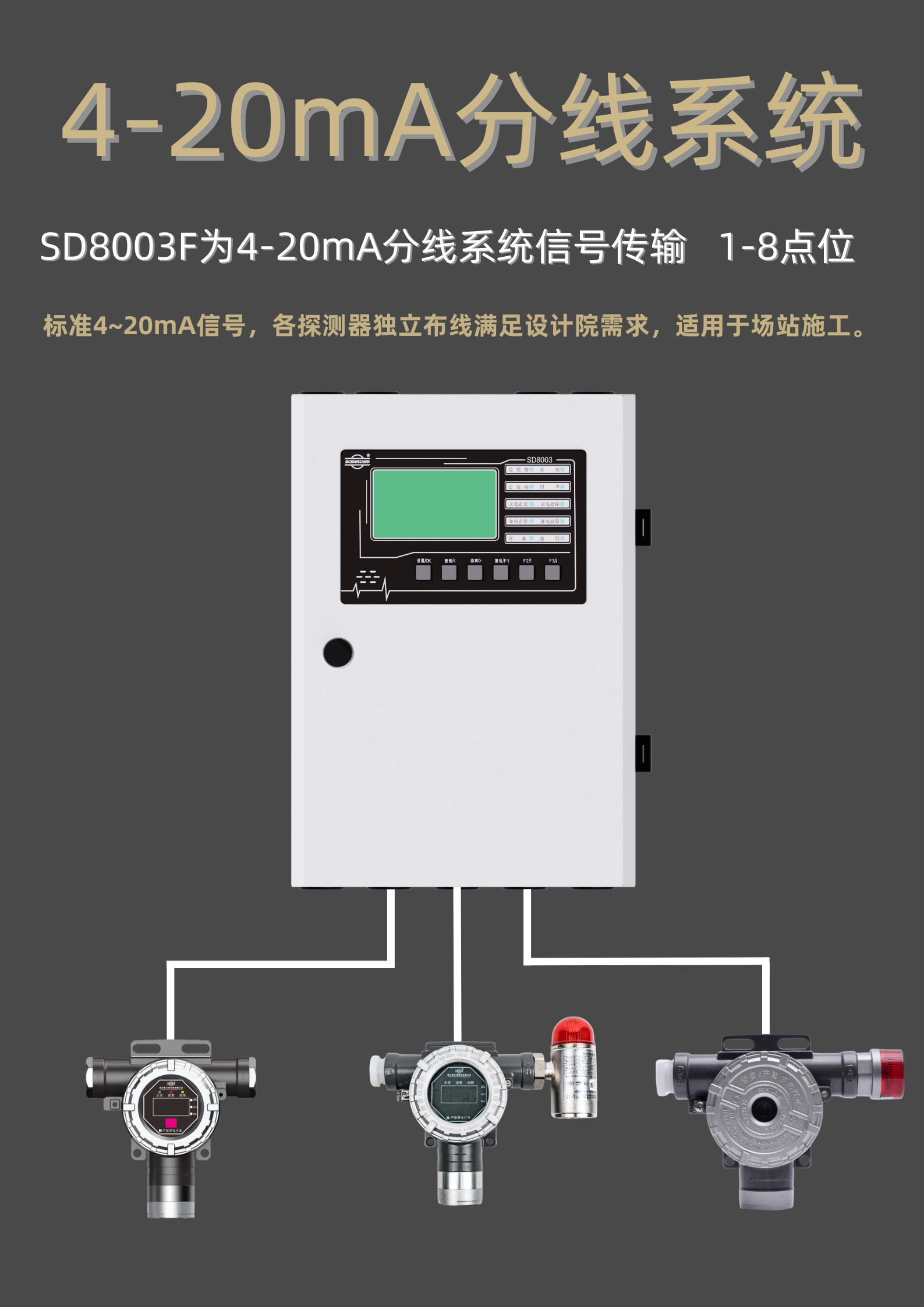

4-20mA分线制信号传输（+24V、GND、SI）（SD8003F）
抗RF/EMI干扰
故障自动监测
当有下列情况之一时，控制器能发出与气体报警信号有显
著区别的声、光故障信号：
A. 当控制器与探测器之间连接线短路或断路故障时；
B. 探测器故障时；
C. 控制器主电源、或备用电源故障时。
电源转换功能
主备电供电，并能实现无间隙地在主备电源之间切换，且
具有主备电源工作状态指示。
电池保护功能
当仅备电工作，且电池电压低时，自动关闭系统，保护电池。
技术指标
工作电压：：
AC220V（50Hz±1％）
系统容量：
SD8003≤64点 SD8003F≤8点
显示方式：
中文液晶（LCD）
负载能力：
DC24V最大输出电流≤2A
报警方式：
声光报警
整机功耗：
≤10W（不含配套设备）
备用电源：
12V/1.3Ah×2
信号传输：
S- BUS总线（SD8003） 4-20mA分线（SD8003F）
传输距离：
≤1500m
安装方式：
壁挂式

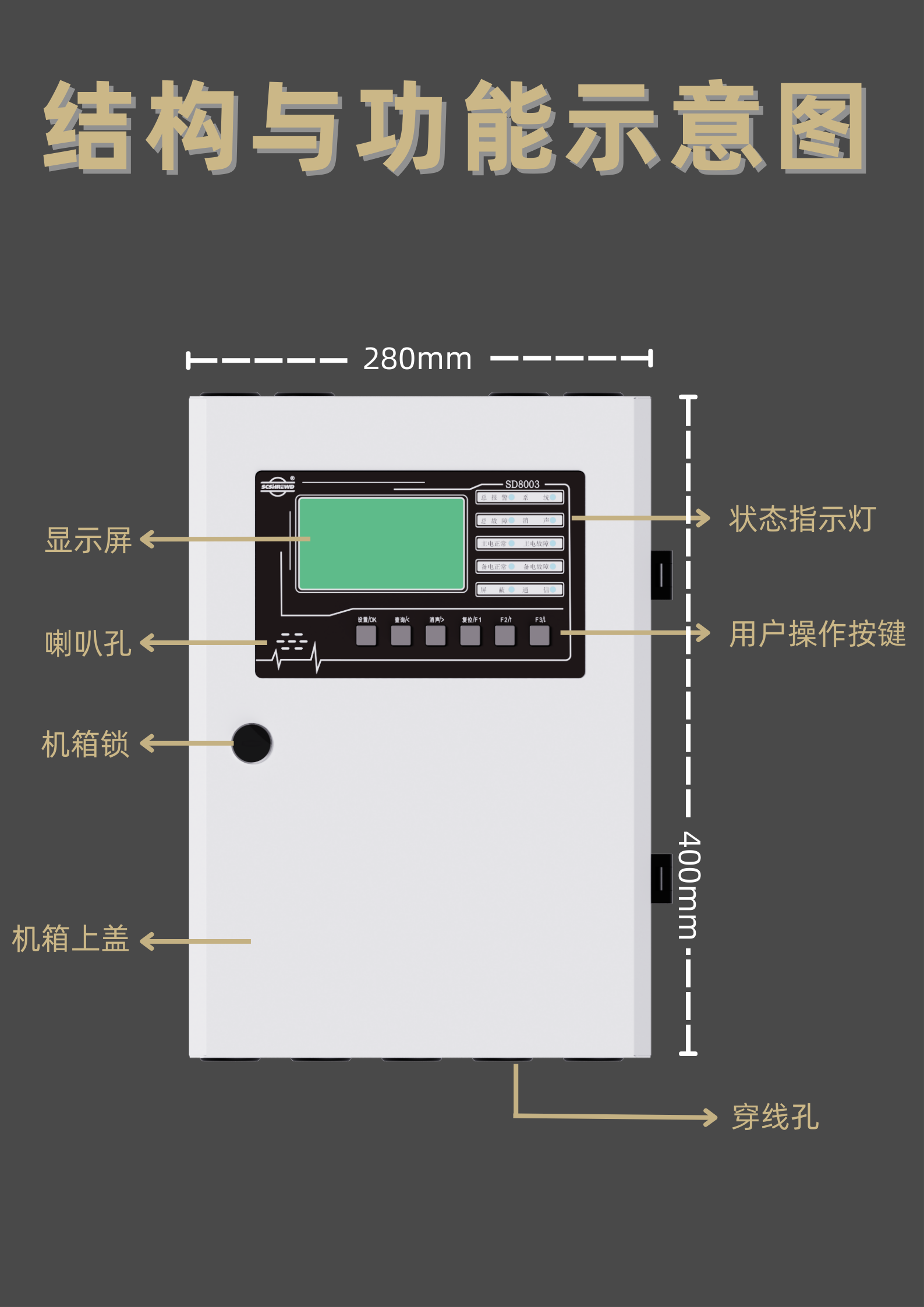

外形尺寸：
400×280×100mm
产品重量：
约6kg
上 位 机：
1路RS485总线接口（标准MODBUS协议）
适配探测器：
希尔得工业及商业用途点型可燃气体探测器（独立式探测器除外）
及其他厂商兼容探测器
使用环境：
温度 - 10℃～+55℃，
相对湿度≤93％RH，环境大气压86 KPa～106KPa
